Индукционный плавильный комплекс модели GW 500 кг, 500 кВт

Описание

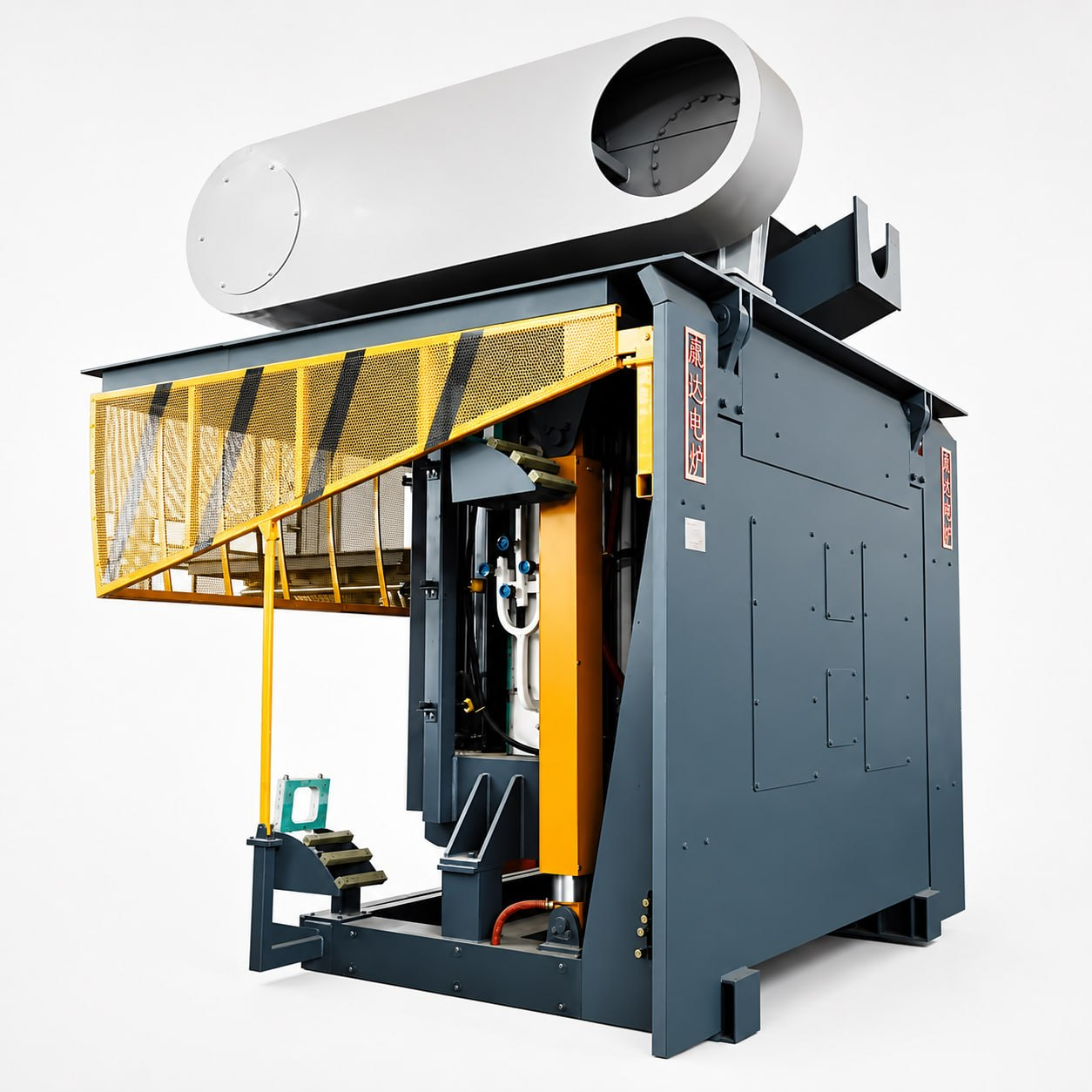

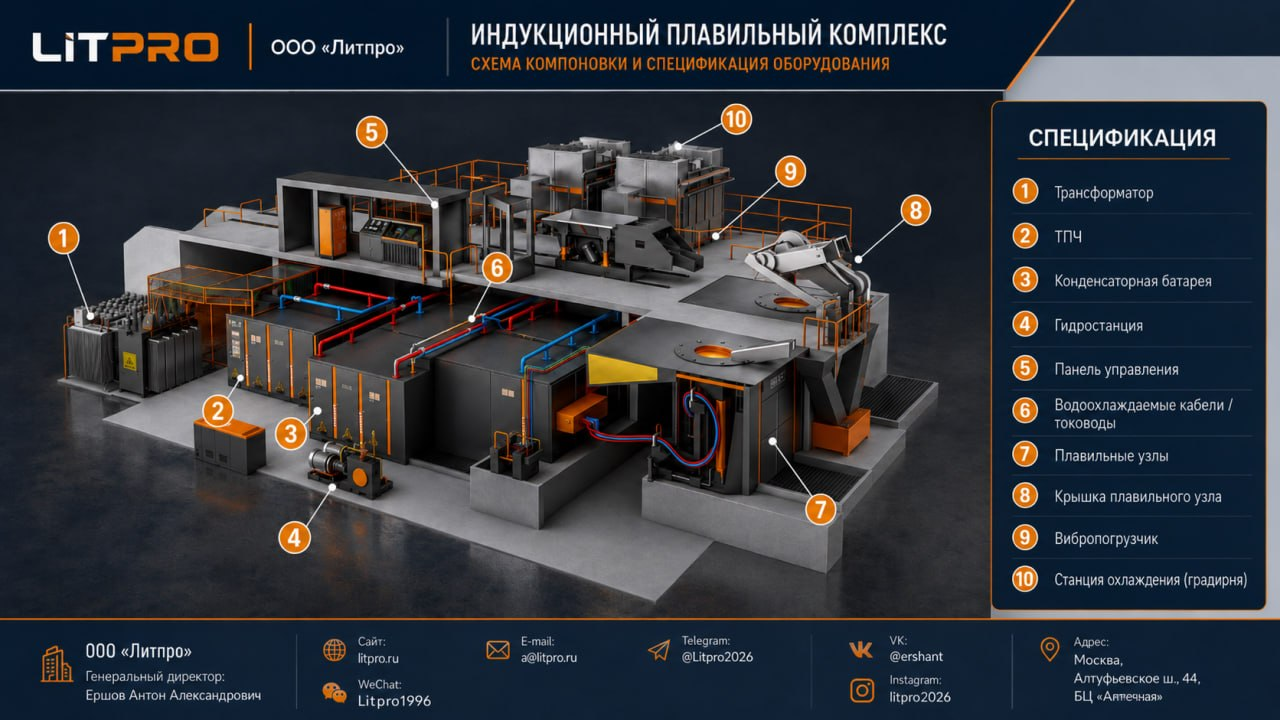

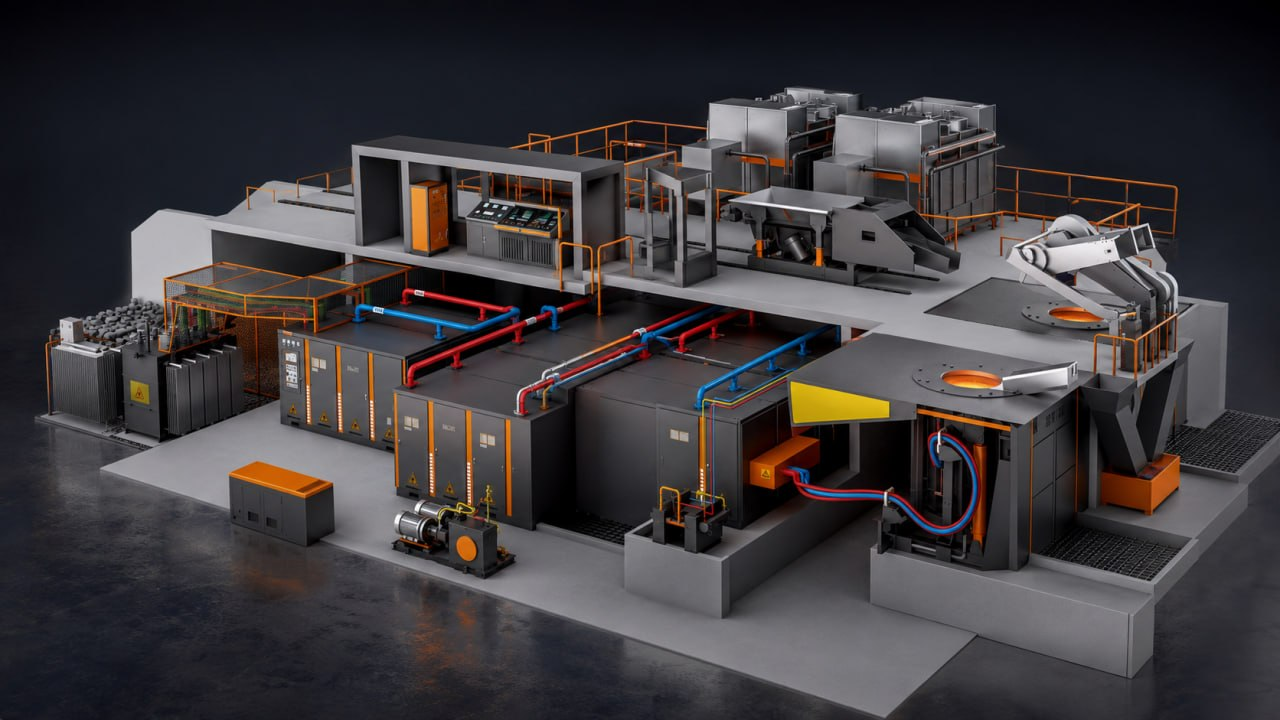

Индукционный плавильный комплекс GW-0.5T-500KW/1S — базовый заводской комплект для плавки черных и цветных металлов партиями до 500 кг. Комплекс включает один тиристорный преобразователь частоты мощностью 500 кВт, конденсаторную батарею, два плавильных узла в стальном корпусе, гидравлическую станцию, консоль управления наклоном, шесть водоохлаждаемых кабелей и шкаф контроля утечки футеровки.

На странице описана базовая заводская комплектация. Ее можно изменить и рассчитать индивидуально под металл, производительность, параметры электросети, планировку цеха и требуемый уровень автоматизации.

Для каких производств подходит комплекс

GW 500 кг предназначен для литейных предприятий, ремонтных производств и металлургических участков, которым требуется регулярная плавка партий металла массой до 500 кг. Комплекс можно использовать для запуска нового плавильного участка, замены устаревшего оборудования или расширения действующего производства.

• серийное, мелкосерийное и позаказное производство отливок;
• собственные литейные участки машиностроительных предприятий;
• ремонтное и восстановительное литье;
• переплав возвратного металла;
• производство заготовок и сплавов;
• работа с несколькими типами металлов при использовании соответствующих футеровок.

Основные параметры

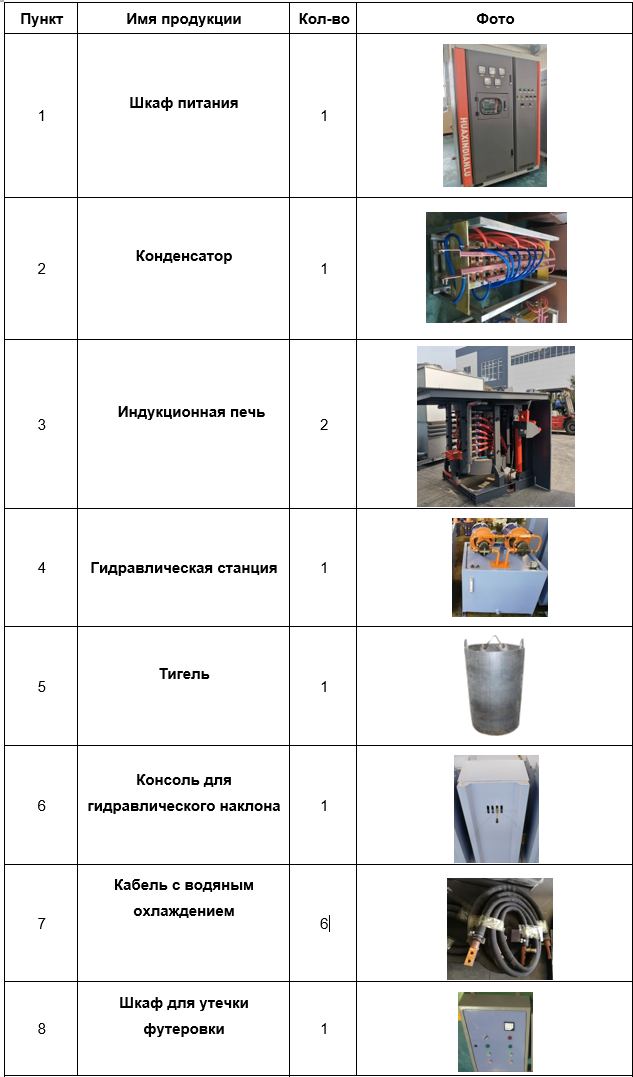

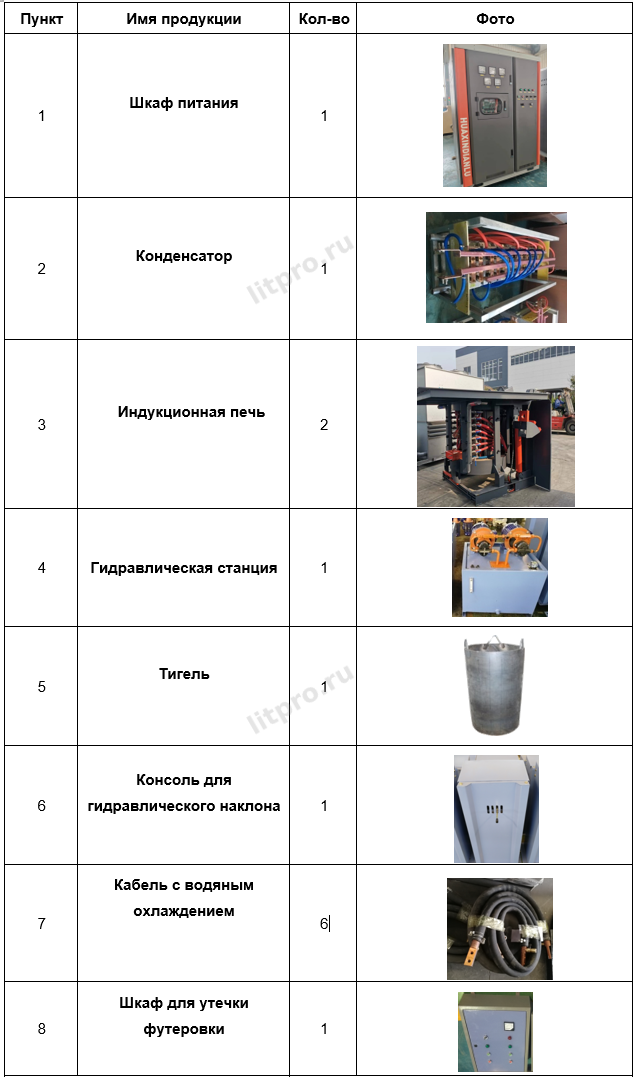

Базовая заводская комплектация

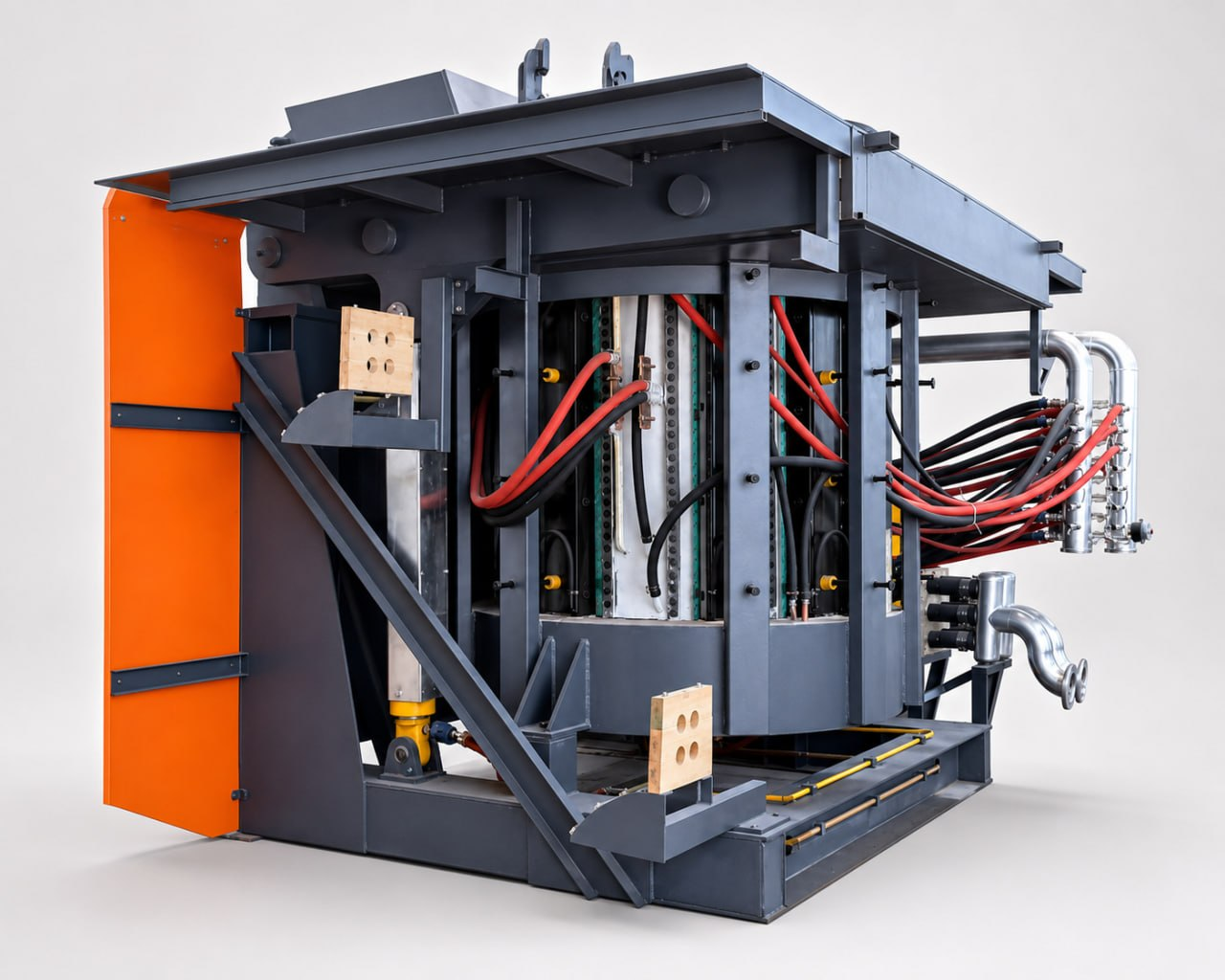

Как работают два плавильных узла

Оба плавильных узла подключаются к общей силовой части попеременно. Один источник питания обслуживает только один узел в каждый момент времени. Переключение выполняется ручным переподключением водоохлаждаемых кабелей при полностью отключенном питании комплекса. Одновременная работа двух узлов не предусмотрена.

Пока один узел подключен и используется для плавки, второй можно готовить к следующему циклу, загружать шихтой, обслуживать или использовать для сушки и ремонта футеровки. Второй узел не увеличивает мгновенную мощность комплекса и не означает одновременную плавку двух партий.

Шесть кабелей образуют три пары: две линии между ТПЧ и конденсаторной батареей, две линии от батареи к первому плавильному узлу и две линии от батареи ко второму плавильному узлу.

Безопасность переключения

Ручное переподключение выполняется только после полного снятия напряжения, остановки преобразователя и выполнения предусмотренных эксплуатационной документацией операций блокировки. Переключение под нагрузкой запрещено.

Гидравлическая система

Преимущества комплекса

• базовый комплект основной силовой и плавильной части, а не только корпус печи;
• два стальных плавильных узла по 500 кг для гибкой организации производства;
• гидравлический наклон обоих узлов с независимым управлением;
• шкаф контроля утечки футеровки в базовой поставке;
• возможность индивидуального подбора охлаждения, трансформатора, аспирации и автоматизации;
• поставка, проектирование, монтаж, пусконаладка и обучение персонала.

Плавка металлов и сплавов

Комплекс может быть сконфигурирован для плавки чугуна, серого чугуна, высокопрочного и ковкого чугуна, углеродистых, конструкционных, инструментальных, легированных и нержавеющих сталей, ферросплавов, алюминия и алюминиевых сплавов, меди, бронзы, латуни, цинка и цинковых сплавов, никеля и никелевых сплавов.

Возможность работы с конкретным металлом определяется температурой процесса, составом шихты и правильно подобранной футеровкой.

Что требуется для запуска

Базовая комплектация не является полностью автономной системой. Для эксплуатации комплекса требуется рассчитанный контур водяного охлаждения и соответствующая электрическая инфраструктура. Трансформатор, система охлаждения и подключение подбираются отдельно.

• трехфазное электроснабжение;
• питающий трансформатор требуемой мощности;
• контур водяного охлаждения с расчетным расходом 35 т/ч;
• подготовленный фундамент;
• безопасная зона обслуживания и наклона плавильных узлов;
• система удаления дыма и газов;
• подъемное оборудование для загрузки и обслуживания;
• место для силового шкафа, конденсаторной батареи и гидростанции.

Точные требования к размещению и подключению определяются после согласования компоновки.

Что рассчитывается отдельно

• силовой трансформатор;
• система водяного охлаждения;
• переключающий шкаф и автоматическое переключение между узлами;
• вытяжные зонты, аспирация и газоочистка;
• литейные ковши и оборудование их подогрева;
• футеровочные материалы и запасные части;
• доставка и таможенное оформление;
• монтаж, шефмонтаж и пусконаладка.

Индивидуальная комплектация

Базовый комплект GW используется как основа проекта. LitPro рассчитает состав комплекса под требуемый металл, количество плавок в смену, параметры электросети, существующую систему охлаждения, планировку цеха и необходимый уровень автоматизации.

В индивидуальный проект могут входить трансформатор, закрытая или открытая система охлаждения, переключающий шкаф, вытяжка, газоочистка, ковши, оборудование подогрева, футеровочные материалы, запасные части и полный комплекс инженерных услуг.

Что получает заказчик

Заказчик получает согласованный комплект силовой и плавильной части, техническую документацию, рекомендации по размещению, подбор охлаждения и трансформатора, а при заказе соответствующих услуг — доставку, монтаж, пусконаладку и обучение персонала.

Техническая документация

• чертеж фундамента и установки;
• инструкция по эксплуатации;
• упаковочный лист;
• паспорт оборудования.

Услуги LitPro

• консультация и подбор конфигурации;
• расчет производительности и электрической части;
• подбор трансформатора и системы охлаждения;
• проектирование размещения и подготовка чертежей фундамента;
• доставка и таможенное оформление;
• монтаж, шефмонтаж и пусконаладка;
• обучение персонала;
• послегарантийное обслуживание, модернизация и поставка запасных частей.

Срок поставки

Ориентировочный срок поставки с учетом производства и логистики — не более 120 дней.

Частые вопросы

Что означает вместимость 500 кг?

Это номинальная вместимость одного плавильного узла. Фактическая масса загрузки зависит от плотности металла, состава шихты и технологического режима.

Могут ли два узла работать одновременно?

Нет. Один источник питания 500 кВт обслуживает только один плавильный узел в каждый момент времени.

Как выполняется переключение?

Переключение выполняется вручную переподключением водоохлаждаемых кабелей при полностью отключенном питании.

Зачем нужен второй плавильный узел?

Второй узел можно использовать для подготовки следующей плавки, загрузки шихты, обслуживания или ремонта футеровки, пока первый находится в работе.

Входит ли система охлаждения?

Нет. Контур охлаждения рассчитывается отдельно под условия площадки.

Входит ли трансформатор?

Нет. Питающий трансформатор подбирается отдельно с учетом электросети и конфигурации комплекса.

Какие металлы можно плавить?

Комплекс может быть настроен для плавки черных и цветных металлов. Конкретный перечень зависит от температуры процесса и выбранной футеровки.

Можно ли добавить автоматическое переключение?

Да. Переключающий шкаф и автоматизация могут быть включены в индивидуальную комплектацию.

Что нужно для расчета?

Для подготовки предложения потребуются металл и марки сплавов, требуемая производительность, количество плавок в смену, параметры электросети, сведения о существующем охлаждении и планировка участка.
